劃線方箱

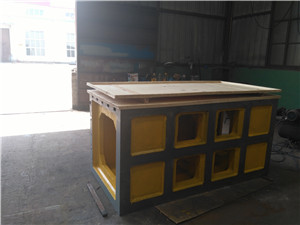

圖示-(劃線方箱)圖片
劃線方箱、鑄鐵平臺鑄鐵劃線方箱生產標準：劃線方箱的材質說明按JB/T3411.56-99標準制造，材質為HT200。
劃線方箱、鑄鐵劃線方箱特點：焊接平臺主要用于零部件的平行度、垂直度等的檢驗和劃線。方箱是用鑄鐵或鋼材制成的具體6個工作面的空腔正方體，其中一個工作面上有V型槽。
劃線方箱、鑄鐵劃線方箱精度：鑄鐵平臺對于刮制方箱除檢定平面度外，法檢定接觸斑點要用涂色。
在邊三維柔性焊接平臺長為25mm任意正方形內斑點數為：1、2不少于25點;3不少于20點。
劃線方箱、鑄鐵平板鑄鐵劃線方箱規格及技術參數：
|
規格
|
工作面的平面度 | 工作面的垂直度、平行度及V型槽對底面和側面的平行度 | ||||
| 精度等 | ||||||
| 0 | 1 | 2 | 0 | 1 | 2 | |
| 100*100*100 | 3.5 | 7 | 15 | 7 | 15 | 30 |
| 150*150*150 | 4 | 9 | 17 | 8 | 18 | 35 |
| 200*200*200 | 4.5 | 10 | 20 | 9 | 20 | 40 |
| 250*250*250 | 5 | 11 | 22 | 10 | 22 | 45 |
| 300*300*300 | 12 | 25 | 25 | 50 | ||
| 400*400*400 | 15 | 30 | 30 | 60 | ||
| 500*500*500 | 35 |
70 |
