機床彎板

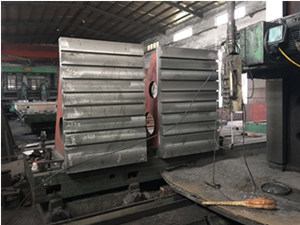

圖示-(機床彎板)圖片
鑄鐵平臺機床彎板的用途：用于檢驗工件的90°角，維修設備時檢驗零部件相關表面的相互垂直度，還常用于鉗工劃線。機床彎板常用于檢驗、焊接平臺安裝、機床機械的垂直面檢查，并能在鑄鐵平板上檢查工件的垂直度，機床彎板適用于高精度機械和儀器檢驗和機床之間不垂直度的檢查。
機床彎板的使用注意事項：鑄鐵平臺彎板不要在潮濕、有腐蝕、過高和過低的溫度環境下使用和存放。在使用時要先對鑄鐵彎板進行安裝調試，然后把直角彎板的工作面擦拭干凈，在確認沒有問題的情況下使用。
三維柔性焊接平臺機床彎板的生產標準：按GB6092 - 85標準制造。
機床彎板的材料及工藝：彎板材質選用HT200，工作面采用刮研工藝。
機床彎板鑄鐵平板的規格及精度如下表：
| 規格 |
測量面對基面垂直度 |
測量面平面度或直線度 |
基面平面度或直線度 |
||||||
|
精度等 |
|||||||||
|
1 |
2 |
3 |
1 |
2 |
3 |
1 |
2 |
3 |
|
|
200×200 |
8 |
16 |
30 |
4 |
8 |
16 |
6 |
12 |
24 |
|
300×200 |
10 |
20 |
40 |
5 |
10 |
20 |
8 |
16 |
30 |
|
300×300 |
10 |
20 |
40 |
5 |
10 |
20 |
8 |
16 |
30 |
|
400×300 |
12 |
24 |
45 |
6 |
12 |
24 |
10 |
20 |
40 |
|
400×400 |
12 |
24 |
45 |
6 |
12 |
24 |
10 |
20 |
40 |
|
500×400 |
|
28 |
50 |
|
14 |
28 |
|
24 |
48 |
|
500×500 |
|
28 |
50 |
|
14 |
28 |
|
24 |
48 |
|
800×600 |
|
35 |
60 |
|
18 |
35 |
|
28 |
55 |
