三維柔性焊接平臺概述：

　　1)按系列分為：D16和D28兩大系列;2)按材料分有鋼件三維柔性平臺和鑄件三維柔性平臺;

　　它是三維柔性組合工裝的基礎平臺，鑄鐵平臺其作用是支撐被加工工件及定位夾具、壓緊夾具、校驗治具等。D28系列平臺孔距為100mm,平臺上均刻有相應的網格線，焊接平臺在臺面的工件安裝面刻有100x100的網格線，方便工件目視檢測。D16系列平臺平臺孔距為50mm,平臺上均刻有相應的網格線，在臺面的工件安裝面刻有50x50的網格線，鑄鐵平臺方便工件目視檢測。

　　根據客戶要求，在平臺的兩直角邊上面可以刻畫毫米標度尺臺面采用網格孔形式。平臺尺寸可達6000x2200mm，也可以根據實際需要來定制。它不僅可以作為焊接平臺使用，也可以作為裝配平臺、檢測平臺、機床加工平臺等。

　　基礎平臺的使用說明：

　　鑄鐵平板工作平臺采用帶孔格板形式。在高精度的臺面的上表面和4個側面，每隔100mm均布φ28mm的圓孔(D28系列)，或每隔50mm均布φ16mm的圓孔 (D16系列)，并以同樣的間隔劃有尺寸線，臺面邊緣可帶毫米刻度線，臺面上的圓孔可用于拼接各種功能的定位模塊和夾具。標準平臺尺寸從 500mm×1000mm到2000mm×4000mm，并且可以根據需要組合成任意大小工作臺。每張工作臺下面都設計有安裝支撐腿的孔位，孔位數量依平臺的大小和承重而定。

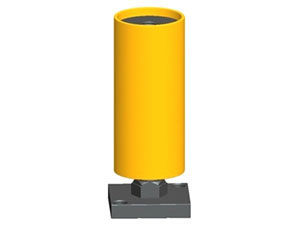

　　平臺的支撐腳有標準型支撐腳、萬向輪型支撐腳、固定型支撐腳、框架結構型支撐以及液壓升降型支撐等，以適應客戶各種不同的需要，這一系列的精心設計給使用者提供了方便。
